Работа электрика на современном промышленном предприятии немысли­ма без измерительных приборов, среди них немало весьма сложных. Но по-прежнему популярны у прак­тиков неприхотливые индикаторы и пробники. Простота, низкая стоимость, небольшие габариты, удобство и без­опасность в эксплуатации делают их незаменимыми   в повседневной работе.

Промышленность выпускает эти при­боры серийно. Однако большинство из них далеки от совершенства. При зна­комстве с основными параметрами про­мышленных индикаторов (см. т а б л и -ц у), получивших наибольшее распро­странение, обращают внимание некото­рые особенности, свойственные почти всем промышленным образцам: воз­можность  применения только в цепях

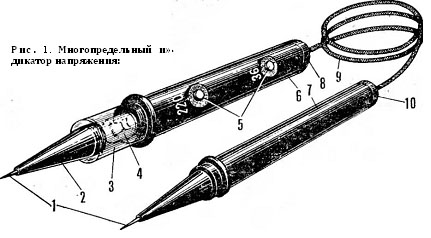

1 — металлический штырь, 2 — конус, 3 — защитный колпа­чок, 4 — лампа МН-36, 5 — микровыключатели МП-5, 6 — корпус индикаторного щупа, 7 — корпус вспомогательного щупа, 8, 10 — торцевые проб­ки, 9 — соединительный про­вод. Читать полностью…

Если напряжение установки неизве­стно, сначала прикасаются штырями, не нажимая кнопок, а затем уже последо­вательно светиться при наличии напряже­ния, если человек стоит на сухом не­проводящем полу, подставке или одет в ботинки на толстой резиновой по­дошве.

Пробник, предлагаемый вниманию чи­тателей, не имеет упомянутых недостат­ков. Он состоит из индикаторного и вспомогательного щупов (рис. 1), со­единенных    между    собой проводом.

Щупы — это цилиндрические корпуса с кольцевым предохранительным упо­ром, в торцевой части которых распо­ложены стеклянные защитные колпачки и конусы с металлическими штырями Читать полностью…
